卫生间施工细节、防水处理和石材超薄墙体工艺做法

发表时间:2023-11-07 09:12


石材卫生间

CONSTRUCTION DETAILS

施工细节









石材 / 工艺

PROCESS




01


淋浴间设计细节



















01

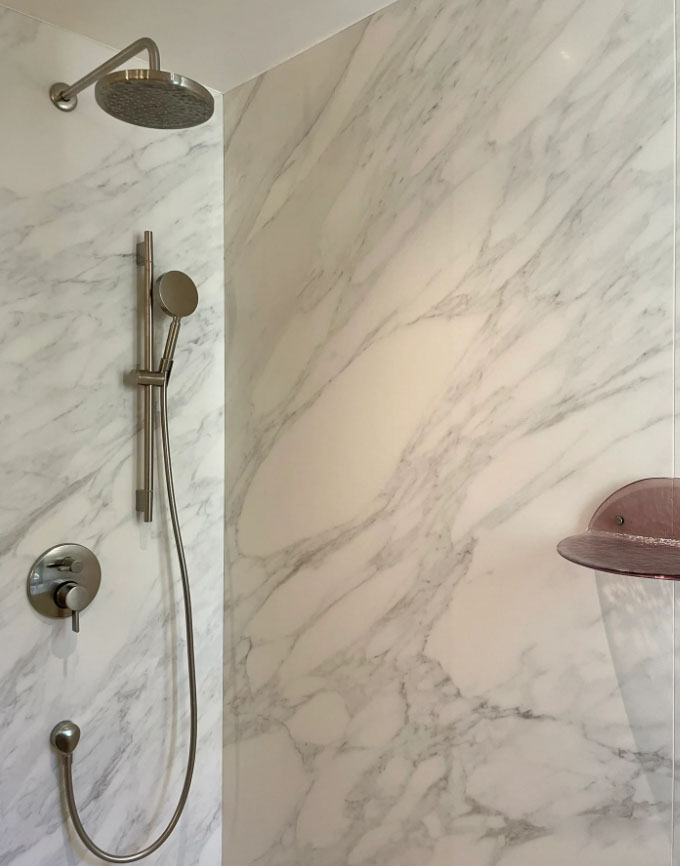

//   顶喷、手喷、龙头的高度

通常情况下,出水龙头离地高度约为900~1100mm之间(高度齐腰);同时,花洒的位置,应尽量与平面墙体居中对齐。


02

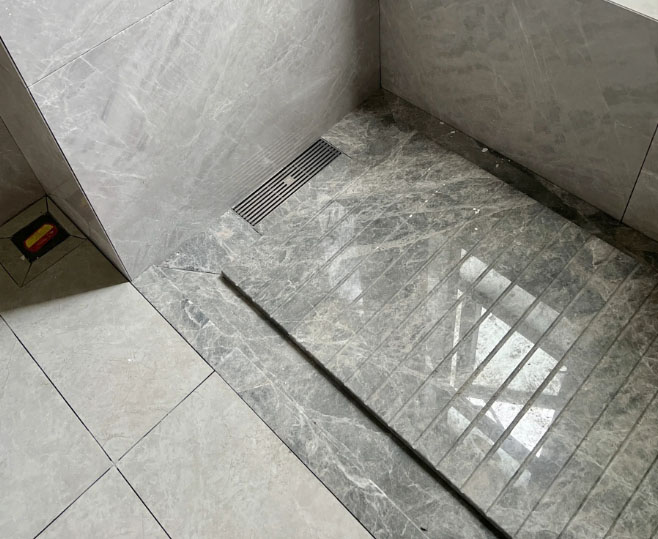

//   地漏位置

地漏设置点位应靠近花洒,且位置要么在靠墙面地面的正中心,要么靠在两个边角区域,目的是方便整体地面找坡,坡度应≥1%,同时淋浴间地面四周建议设置排水槽,排水槽应低于淋浴间地面≥10mm。




定位地漏时需提前做好地面排版,实地放线,尽量设置在靠近下水管处。地漏、排水管口径需符合排水流量要求,排水管需设置盛水弯。



▲暗藏式地漏




03

//   防滑处理

淋浴间地面应防滑处理,以石材饰面为例,应采用表面做酸洗面或火烧面处理的石材饰面。








02


淋浴间防水处理


















Waterproof processing

#1


淋浴间在做完隔墙后,需进行结构闭水验收,验收合格后会在结构面做一次防水;第二次防水则需要在完成地面找平层后进行,两次防水的高度均需做到1800mm.


淋浴房施工节点图



#2


为保障防水效果,规避水泥砂浆找平层中的水分渗透到卫生间干区的情况发生,在卫生间与过道,卫生间干区与湿区交界部位,建议做比水泥砂浆密度更高的C20混凝土反坎


淋浴房挡水槛地坪节点图



#3


只有涉及到有淋浴的空间内,防水层的高度才需要做到1800mm,没有淋浴设备的其他卫生间空间,防水只需做到300mm即可。





03


卫生间超薄墙体做法

















Ultra-thin stone partition wall



#1 卫生间墙体


通常情况下,为保证室内空间的最大利用率,设计师都会在保证隔音的情况下,尽可能的压缩空间中的墙体厚度,尤其是卫生间的隔墙是被压缩的重点对象。


▲超薄墙体施工节点图



#2 具体工艺


使用40mm*40mm的方管做出墙面骨架后,浇筑细石混凝土把钢架墙变成实体的水泥墙,之后在水泥墙面做防水层,最后把石材贴在做好的水泥墙面上完成最终的墙面饰面。


▲超薄墙体三维示意图



#3


而钢丝网的作用就是为了附着水泥,也可采用钢板焊接的方式做成墙体后刷水泥面。


超薄墙体施工平面图



而钢丝网的作用就是为了附着水泥,也可采用钢板焊接的方式做成墙体后刷水泥面。
