拼花加工设备—打磨抛光设备 | 石材人应知的拼花知识十四

发表时间:2023-11-06 10:28

石材拼花加工设备

打磨抛光设备


拼花有

平面拼花、圆弧板拼花、实心柱拼花。

不同类型的拼花采用的

打磨抛光、哑光设备均不同。



01

#

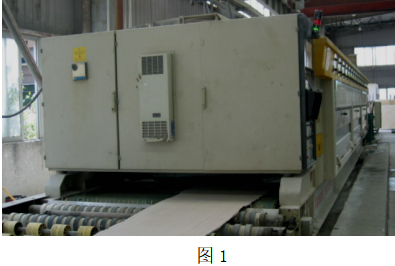

全自动连续大板抛光线

#



全自动连续抛光线是目前用于打磨抛光大板、条板最理想、生产效率最高、产品质量最好的全自动化连续抛光线。


按照打磨抛光材料的不同有大理石全自动连续抛光线、花岗石全自动连续抛光线;按照抛光线上所安装的磨头数量不同有16头、24头、32头全自动连续抛光线。全自动连续大板抛光线可以用于打磨抛光大型拼花,生产效率高。



02

#

单臂手扶磨机

#

Hello,July!

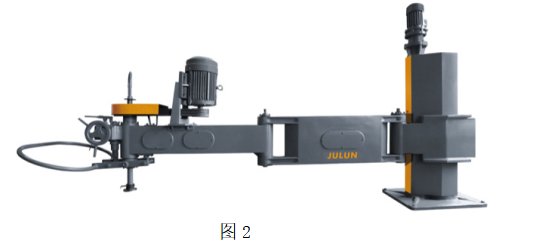

单臂式手扶磨机是一种价格便宜,使用简单,方便灵活,占用场地小,打磨抛光石材的一种结构简单的机械。由于其价格低廉,占用场地小,不仅可以打磨抛光平面板,也可以打磨抛光见光边,装上可以转动的工作台,可以打磨抛光圆弧板,因此,单臂手扶磨在石材行业的使用量还相当广泛。图2为单臂手扶磨。单臂手扶磨用于打磨抛光拼花很灵活,各种规格的拼花均可以。



03

#

桥式单头磨、桥式双头磨、桥式多头磨机

#

桥式单头磨、双头磨、桥式多头磨机是打磨抛光条板的主要设备,当然可以用于拼花的打磨抛光、抛哑光了。

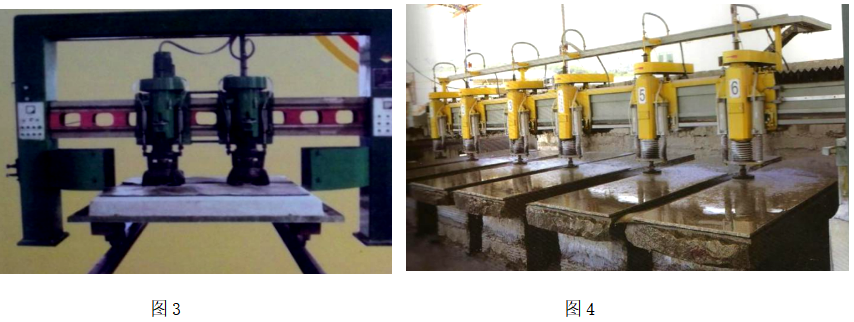

图3为双头磨板机,图4为多头磨板机。


多头研磨机由于受运行宽度的影响,只适合打磨抛光900mm以下的条板,不适合打磨抛光大板。但是,由于多头研磨机同时可以多个头打磨抛光,加之操作方便,设备便宜,打磨抛光条板的生产效率高,深受中小石材企业的欢迎。





04

#

圆弧拼花板光面、哑光表面设备

#

(1)全自动圆弧板抛光机


全自动圆弧板自动打磨抛光机适用石材圆弧板打磨抛光的专用设备,由单头、双头、三头三种型号。


其特点如下:


①主要适用于3拼或3拼以上石材圆弧板及实心柱的自动化打磨抛光。


②   三工位自动圆弧板抛光机最大特点是具有A、B、C三磨头,三工作台相互独立,同时打磨抛光三块圆弧板,实现了单机、单人、单班产量的增加。


③ 设备配有气动系统调节磨头升降压力大小、以适应不同石材的加工,达到提高产品光亮度的目的。


④ 磨头左右行走速度和工作台翻转速度都通过变频器,控制速度无级可调,以适应不同宽度圆弧板的加工。


⑤ 工作台上面配有专用夹具,圆弧板定位,夹紧和拆卸特别方便,与传统的手工或立车圆柱加工方法相比有很大优越性,使加工简单易行。


⑥ 电气系统通过PLC控制,操作面板配有液晶显示器,便于直观操作,运行可靠。


全自动圆弧板抛光机要与圆弧板粗磨机配合使用。先用圆弧板粗磨机对数控圆弧板绳锯加工下来的圆弧板的打粗磨,消除弧面的加工痕迹及加工误差,使弧面的半径、弧度更加精确。打好粗磨后,再用全自动圆弧板抛光机打磨抛光,用此工艺打磨抛光出来的圆弧板亮度能与同料的大板完全一致。


圆弧粗磨机只适用于R在350~1050mm的范围内,当R超出这个范围时,要考虑用其它设备打磨抛光。如NC磨、三头手扶磨式圆弧板抛光机。

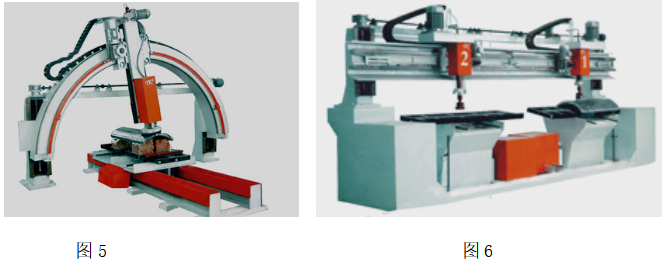

图5为圆弧板粗磨机,图6为双头圆弧板抛光机。




(2)三头单臂式圆弧板抛光机


这种全自动单臂式圆弧板抛光机较之双头全自动圆弧抛光机效率更高,可以同时打磨抛光3件圆弧板;


打磨抛光圆弧板的范围更广,不仅可以打磨抛光小半径圆弧板、也可以打磨抛光大半径的圆弧板。对它进行改装后,还可以打磨抛光实心柱。

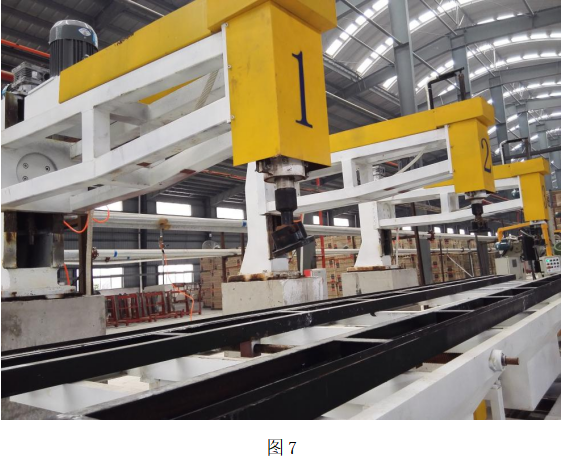

这种机器在打磨抛光圆弧板时,工作台既可以做圆周摆动运动,也可以沿水平导轨作前后、左右水平运动。图7为三头圆弧板抛光机。


(3)立式圆弧拼花打磨抛光、哑光设备

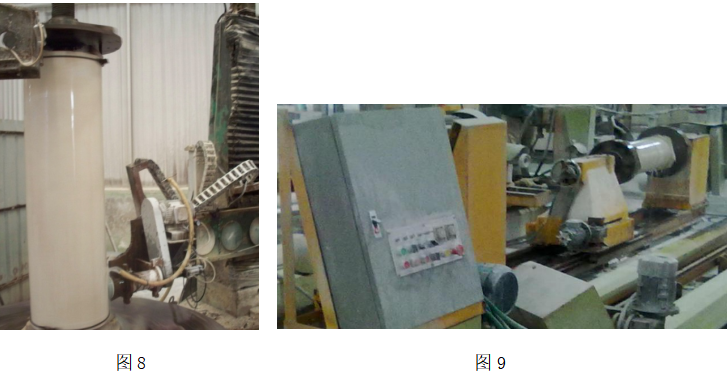

立式车床可以对拼花圆柱、圆弧板打磨哑光、光面表面,图8。




(4)卧式圆弧拼花打磨抛光、哑光设备

卧式车床可以对拼花圆柱、圆弧板打磨哑光、光面表面,图9。





(5)拼花实心柱打磨抛光、哑光设备

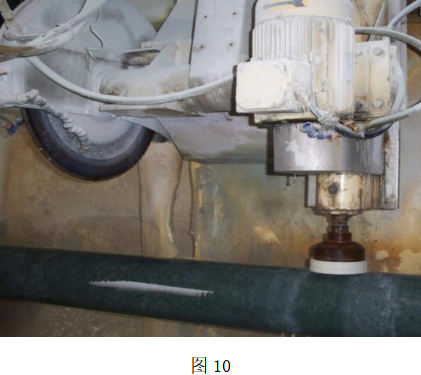

数控车床是一种全计算机控制的自动化程度非常高的设备,只要编制一个程序就可以让设备完成打磨抛光及哑光实心柱的工作,而且打磨抛光出来的实心柱光度非常高,可以把实心柱的光度打磨成玻璃光泽,光度达到100°以上。设备由意大利生产,国内只有少数几家石材生产企业拥有。




文中介绍的设备均可以用于打磨光、哑光的平面拼花、圆弧板拼花、实心柱拼花产品。


END


作者:晏辉
